Configuration de Fusion
Voir la machine dans l'interface
-
Télécharger le modèle 3D de la fraiseuse, pour la voir dans les simulations d’usinages par exemple :
EAS_EASY_600_KG_ECO_3_axes.f3z
-
Télécharger le fichier de définition de machine (ses caractéristiques techniques) :
EAS_EASY_600_KG_ECO_3_axes.mch
-
La notice décrivant comment ajouter la fraiseuse dans Fusion :
Integration_fraiseuse_dans_Fusion.pdf
Ajouter la biliothèque de fraises du Fablab
Pour quoi faire ?
Les outils pour la CNC disponibles à LabBoîte (fraises, pointes javelots, fraises à surfacer etc.) sont rassemblés dans une bibliothèque Fusion.
Pour chaque outil, en plus de leurs caractéristiques intrinsèques (fraise plate de diamètre 3 mm par exemple), nous avons calculé et renseigné les données de coupe par materiau (massif, contreplaqué, MDF etc.) : fréquence de rotation, vitesse d'avance en matière, avance par dent, avance en rampe etc.

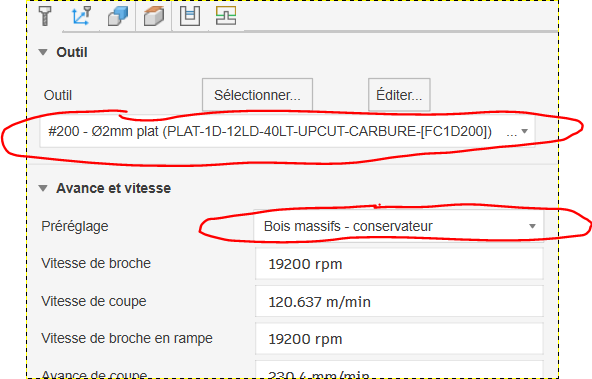

Ainsi, si vous ne savez pas trop comment determiner ces paramètres, lorsque vous définissez un nouveau parcours, vous n'avez qu'à séléctionner la bonne fraise et le préréglage correspondant à votre materiau pour que tout soit définit automatiquement.
Comment faire ?
Commencer par télécharger la dernière bibliothèque d'outils en date pour Fusion (fraises, pointes javelots, fraises à surfacer etc.) :
Bibliothèque d'outils de LabBoîte pour Fusion

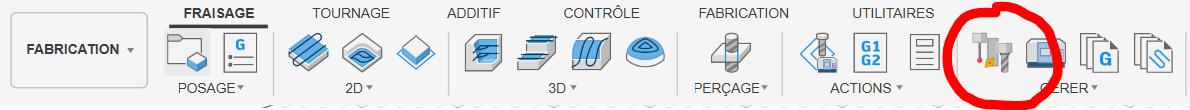

Rendez-vous ensuite dans Fusion, et, dans l'espace de travail Fabrication sélectionner la Bibliothèque d'outils dans l'interface.

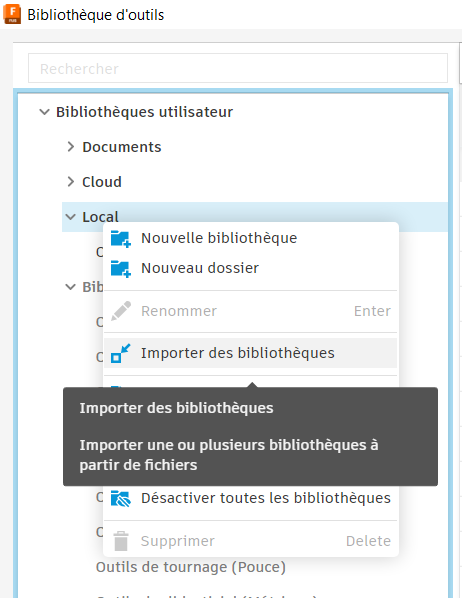

La fenètre s'ouvre. Dans la liste des bibiothèques de l'utilisateur à gauche, faire un clique droit sur Local et choisir Importer des bibliothèques. Selectionner le fichier OUTILS_DE_LABBOITE.tools

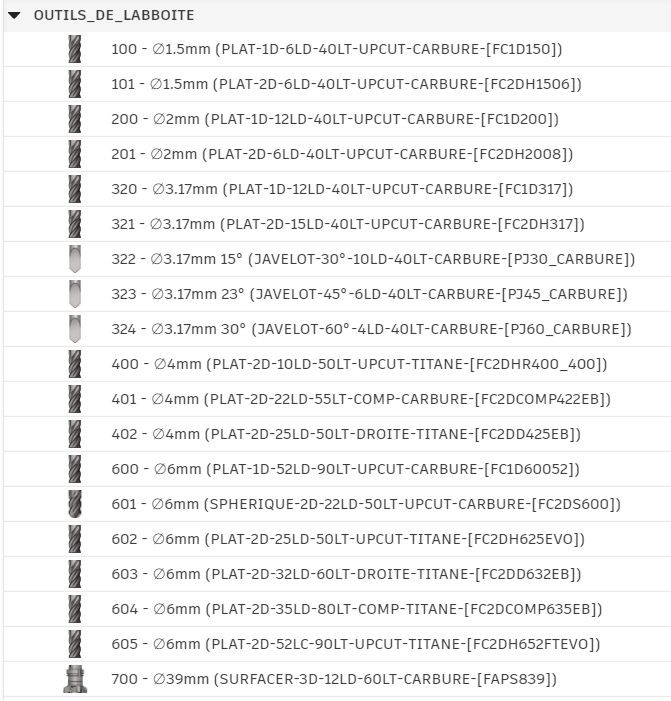

La liste des outils actuels du fablab est désormais utilisable dans vos parcours. Vous pouvez ouvrir un outil pour consulter les détails de sa géométrie ou de ses données de coupe par materiau. Enjoy.
Convention de nommage des outils
Les outils de LabBoîte utilisent le formalisme suivant :
IDENTIFIANT - DIAMETRE (TYPE-NOMBRE_DE_DENTS-LONGUEUR_DE_DENT-LONGUEUR_TOTALE-SENS_DE_COUPE-MATIERE-[TAG_DU_FABRICANT])
Exemples :
Pour vous aider à les reconnaître, l'identifiant sur 3 chiffres, ainsi que le tag du fabricant entre crochets apparaissent sur les boîtes des outils.
Guide d'utilisation
Retrouvez l'intégralité du guide d'utilisation de la fraiseuse numérique au format PDF à cet emplacement :
Il s'agit de la procédure vue en initiation.
